Mười nguyên nhân gây rung động máy bơm ly tâm

1.10 nguyên nhân gây rung động máy bơm ly tâm - trục

Máy bơm có trục dài dễ có độ cứng trục không đủ, độ lệch quá lớn và độ thẳng của trục kém dẫn đến ma sát giữa bộ phận chuyển động (trục truyền động) và bộ phận tĩnh (ổ trượt hoặc vòng miệng), tạo thành rung động. Ngoài ra, trục bơm quá dài còn chịu ảnh hưởng lớn của dòng nước chảy trong bể, độ rung của bộ phận dưới nước của máy bơm tăng lên. Độ hở quá lớn của đĩa cân bằng ở đầu trục hoặc việc điều chỉnh động lượng phân kênh làm việc dọc trục không đúng cách sẽ gây ra hiện tượng phân kênh tần số thấp của trục, dẫn đến rung ổ trục. Độ lệch tâm của trục quay sẽ gây ra dao động uốn của trục.



2.Mười nguyên nhân gây rung động máy bơm ly tâm - Móng và bệ đỡ máy bơm





























Hình thức cố định tiếp xúc giữa khung thiết bị dẫn động và bệ không tốt, khả năng hấp thụ, truyền tải và cách ly rung động của bệ và hệ động cơ kém dẫn đến độ rung của bệ và động cơ vượt tiêu chuẩn. Bệ máy bơm bị lỏng hoặc bộ phận bơm tạo thành bệ đàn hồi trong quá trình lắp đặt hoặc độ cứng của bệ bị suy yếu do bong bóng nước ngấm dầu, máy bơm sẽ tạo ra một tốc độ tới hạn khác với độ lệch pha rung là 1800, do đó tần số rung của máy bơm tăng lên, nếu tần số tăng gần bằng hoặc bằng tần số của một yếu tố bên ngoài sẽ làm tăng biên độ của máy bơm. Ngoài ra, bu lông móng bị lỏng, dẫn đến độ cứng ràng buộc giảm, điều này sẽ làm trầm trọng thêm độ rung của động cơ.



3.Mười nguyên nhân gây rung – khớp nối máy bơm ly tâm

Khoảng cách tròn của bu lông khớp nối không tốt, tính đối xứng bị phá vỡ. Khớp nối lệch tâm sẽ sinh ra lực lệch tâm; Khớp nối côn ra; Khớp nối cân bằng tĩnh hoặc cân bằng động chưa tốt; Khớp nối của chốt đàn hồi và khớp nối quá chặt, khiến chốt đàn hồi mất chức năng điều chỉnh đàn hồi và khớp nối không thể căn chỉnh tốt; Khe hở giữa khớp nối và trục quá lớn; Sự mài mòn cơ học của vòng cao su khớp nối dẫn đến suy giảm hiệu suất kết hợp của vòng cao su khớp nối; Chất lượng của các bu lông truyền động được sử dụng trên khớp nối khác nhau. Tất cả những nguyên nhân này đều gây ra rung động.



4.10 nguyên nhân gây rung động máy bơm ly tâm - chính máy bơm

Trường áp suất không đối xứng được tạo ra khi cánh quạt quay; Dòng điện xoáy trong bể hút và đường ống vào; Sự xuất hiện và biến mất của các xoáy bên trong bánh công tác, vỏ xoáy và lưỡi dẫn hướng; Độ rung do xoáy nước gây ra do van bị hở; Sự phân bố áp suất đầu ra không đồng đều do số lượng cánh quạt hạn chế; Xả hơi trong bánh công tác; Dâng trào; Áp lực dao động trong máy chạy; Xâm thực; Khi nước chảy vào thân máy bơm sẽ gây ra ma sát và tác động lên thân máy bơm. Ví dụ, nước chạm vào mép trước của lưỡi vách ngăn và lưỡi dẫn hướng, gây ra rung động. Máy bơm cấp liệu cho nồi hơi vận chuyển nước ở nhiệt độ cao dễ bị rung động. Xung áp suất trong thân bơm chủ yếu là do vòng đệm của bánh công tác bơm, khe hở của vòng đệm của thân bơm quá lớn, dẫn đến tổn thất rò rỉ lớn trong thân bơm và trào ngược nghiêm trọng, sẽ gây mất cân bằng lực dọc trục của rôto và xung áp suất, sẽ tăng cường độ rung. Ngoài ra, đối với máy bơm nước nóng vận chuyển nước nóng, nếu quá trình làm nóng trước của máy bơm không đều trước khi khởi động hoặc hệ thống chốt trượt của máy bơm hoạt động không bình thường dẫn đến tổ máy bơm giãn nở nhiệt sẽ gây ra rung lắc mạnh. trong giai đoạn khởi nghiệp; Khi ứng suất bên trong thân máy bơm do giãn nở nhiệt và các khía cạnh khác không thể được giải phóng sẽ làm cho độ cứng của hệ thống đỡ trục quay thay đổi. Khi độ cứng thay đổi là bội số nguyên của tần số góc của hệ thì hiện tượng cộng hưởng sẽ xảy ra.



5.Mười nguyên nhân gây rung động máy bơm ly tâm - động cơ



Các bộ phận kết cấu của động cơ bị lỏng, thiết bị định vị ổ trục bị lỏng, tấm thép silicon của lõi sắt quá lỏng, độ cứng đỡ của ổ trục bị giảm do mài mòn sẽ gây rung. Các vấn đề về độ lệch tâm khối, uốn cong rôto hoặc phân bổ khối lượng dẫn đến sự phân bổ khối lượng rôto không đồng đều, dẫn đến dư thừa cân bằng tĩnh và động. Ngoài ra, thanh lồng sóc của rôto của động cơ lồng sóc bị gãy khiến cho lực từ trường của rôto và lực quán tính quay của rôto mất cân bằng gây ra hiện tượng rung động, thiếu pha động cơ, mất cân bằng từng pha. cung cấp điện pha và các lý do khác cũng có thể gây rung. Các cuộn dây stato của động cơ do chất lượng vận hành của quá trình lắp đặt có vấn đề khiến điện trở giữa các pha của cuộn dây không cân bằng, dẫn đến từ trường không đều, dẫn đến lực điện từ không cân bằng, trở thành lực kích thích. để gây rung động.



6.10 nguyên nhân gây rung động máy bơm ly tâm - lựa chọn máy bơm và điều kiện vận hành thay đổi

Mỗi máy bơm có điều kiện làm việc định mức riêng, điều kiện vận hành thực tế và điều kiện thiết kế phù hợp, có tác động quan trọng đến độ ổn định động của máy bơm. Máy bơm chạy ổn định trong điều kiện thiết kế, nhưng độ rung tăng lên do lực hướng tâm trong bánh công tác trong điều kiện vận hành thay đổi. Lựa chọn không đúng loại máy bơm đơn, hoặc hai loại máy bơm không khớp song song. Tất cả điều này làm cho máy bơm rung.



7.Mười nguyên nhân gây rung – ổ trục và bôi trơn của bơm ly tâm

Độ cứng của ổ trục quá thấp sẽ khiến tốc độ tới hạn đầu tiên giảm và gây rung. Ngoài ra, ổ trục dẫn hướng hoạt động kém dẫn đến khả năng chống mài mòn kém, khả năng cố định kém, khe hở ổ trục quá lớn và dễ gây rung; Sự mài mòn của ổ đỡ lực đẩy và các ổ lăn khác sẽ làm trầm trọng thêm độ rung dọc và uốn của trục. Lỗi bôi trơn do lựa chọn dầu bôi trơn không đúng cách, hư hỏng, hàm lượng tạp chất quá cao và đường ống bôi trơn kém sẽ làm điều kiện làm việc của ổ trục bị suy giảm và gây ra rung động. Màng dầu tự kích thích của ổ trượt động cơ cũng sẽ tạo ra rung động.

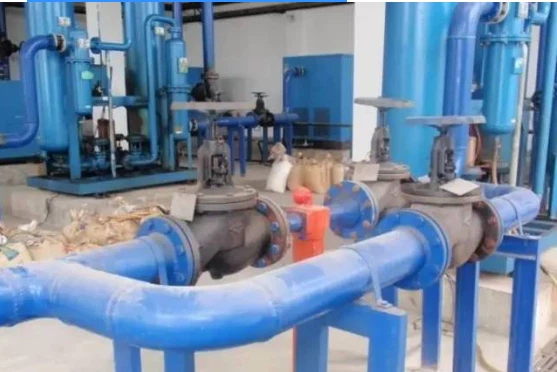

8.10 nguyên nhân gây rung động máy bơm ly tâm - đường ống và cách lắp đặt cố định

































Độ cứng của giá đỡ đường ống đầu ra của máy bơm không đủ, biến dạng quá lớn khiến đường ống đè lên thân máy bơm, khiến thân máy bơm và động cơ bị hư hỏng; Độ bền của đường ống quá lớn trong quá trình lắp đặt và ứng suất bên trong lớn khi đường ống xuất nhập được kết nối với máy bơm; Đường ống vào và ra bị lỏng, độ cứng hạn chế giảm hoặc thậm chí bị hỏng; Tất cả các bộ phận của ống thoát nước đều bị gãy và các mảnh vỡ dính vào bánh công tác. Đường ống không trơn tru, chẳng hạn như cửa xả nước có túi khí; Van xả rơi ra hoặc không mở được; Cửa vào có lượng khí nạp, trường dòng chảy không đều, dao động áp suất. Những nguyên nhân này sẽ trực tiếp hoặc gián tiếp dẫn đến rung động máy bơm và đường ống.



9.Mười nguyên nhân gây rung động bơm ly tâm - sự phối hợp giữa các bộ phận

Độ đồng tâm của trục động cơ và trục bơm không đồng đều; Khớp nối được sử dụng để kết nối động cơ và trục truyền động, độ đồng tâm của khớp nối nằm ngoài dung sai; Độ mòn của khoảng cách thiết kế giữa các bộ phận động và tĩnh (chẳng hạn như giữa lưỡi cánh quạt và vòng miệng) tăng lên; Khe hở giữa giá đỡ ổ trục trung gian và thùng bơm vượt quá tiêu chuẩn; Khe hở vòng đệm không phù hợp, dẫn đến mất cân bằng; Điều này xảy ra khi khe hở xung quanh vòng đệm không đều, chẳng hạn như khi vòng miệng không có rãnh hoặc vách ngăn không có rãnh. Những yếu tố bất lợi này có thể gây ra rung động.



10.Mười nguyên nhân gây rung động máy bơm ly tâm - cánh quạt









































Độ lệch tâm khối lượng của cánh bơm ly tâm. Việc kiểm soát chất lượng của quy trình sản xuất bánh công tác chưa tốt, ví dụ như chất lượng đúc và độ chính xác gia công không đạt tiêu chuẩn; Hoặc chất lỏng vận chuyển có tính ăn mòn, đường dẫn dòng chảy của cánh quạt bị ăn mòn dẫn đến độ lệch tâm của cánh quạt. Số lưỡi cánh quạt bơm ly tâm, Góc đầu ra, Góc đường bao, lưỡi họng và cạnh đầu ra của cánh quạt của khoảng cách xuyên tâm là phù hợp. Giữa vòng miệng cánh quạt và vòng miệng thân bơm của bơm ly tâm, giữa ống lót giai đoạn và ống lót dải phân cách, ma sát ban đầu dần trở thành ma sát cơ học và mài mòn, điều này sẽ làm trầm trọng thêm độ rung của bơm ly tâm.
